Assemblage - Montage Home trainer Tacx i-Genius

Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du home trainer. Un manuel d'installation est disponible dans le carton de commercialisation.

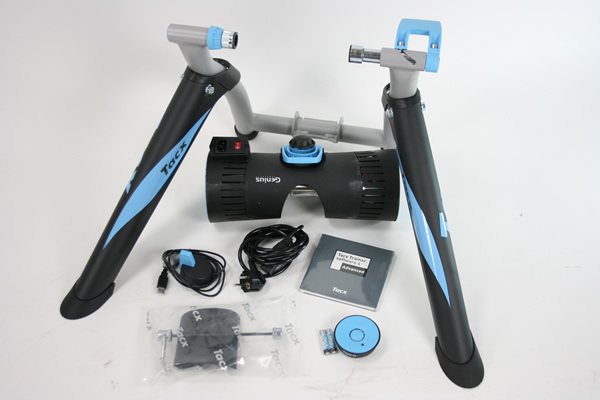

Le kit d'assemblage du Virtual Trainer Tacx Genius se compose de :

• Un home trainer
• L'unité de freinage avec la surface de roulement
• Un bloc plastique servant à fixer le boitier au support acier
• Une clé six pans de 5mm

Vous devrez au préalable identifier le diamètre de la roue du vélo qui sera posé sur le Home trainer.

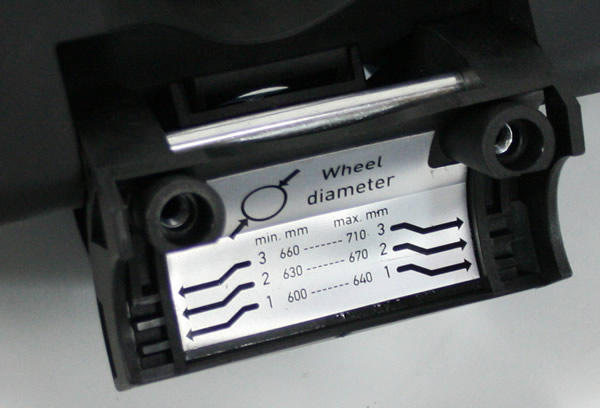

Calculez ensuite la position de l'unité de freinage pour votre diamètre de roue. Vous devrez ajuster et positionner le bloc magnétique sur le support en fonction de la côte correspondante sur le boitier.

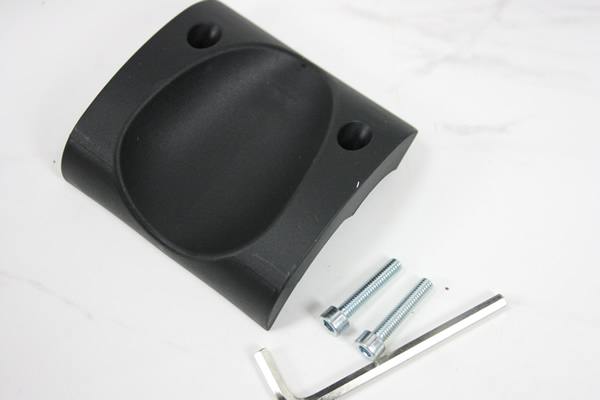

Le bloc plastique ci-dessous sert à maintenir le bloc de l'unité de freinage sur le support acier.

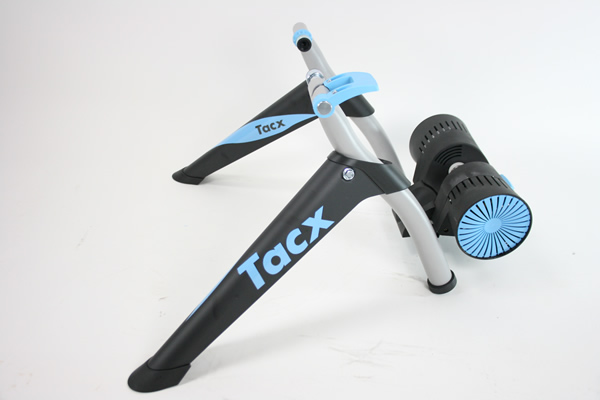

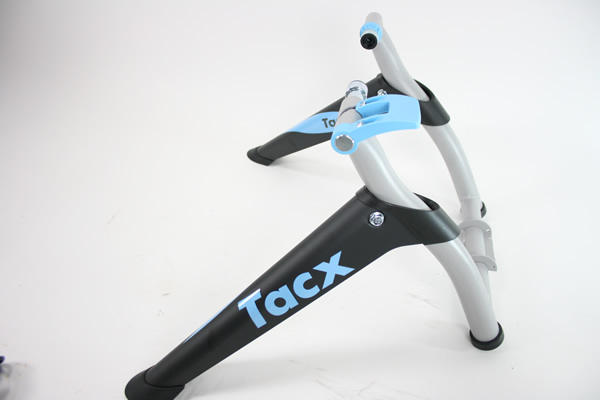

Dépliez le home trainer et placez-le toujours sur une surface stable et horizontale.

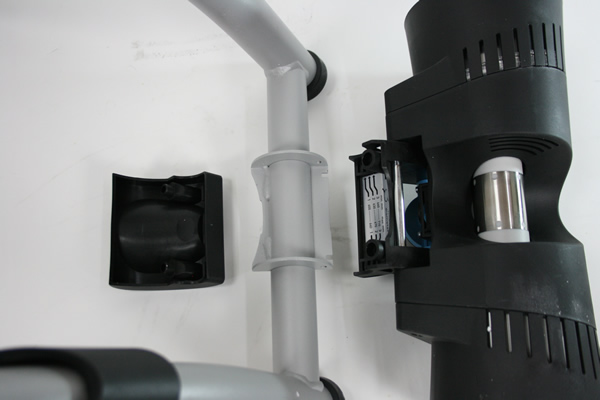

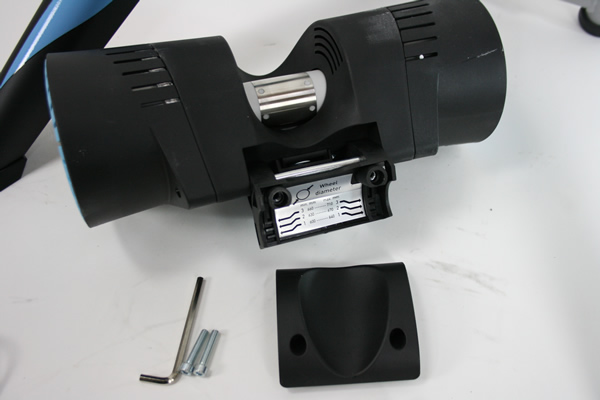

Présenter les différents éléments pour être prêts à l'assemblage comme la figure ci-dessous

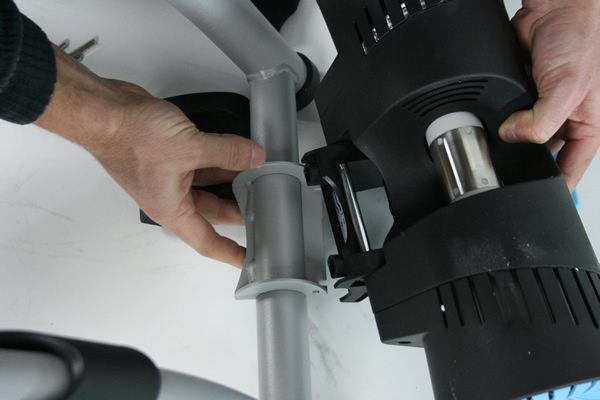

Avec une main, apposer l'unité de freinage sur son emplacement en respectant l'une des trois positions définie plus haut.

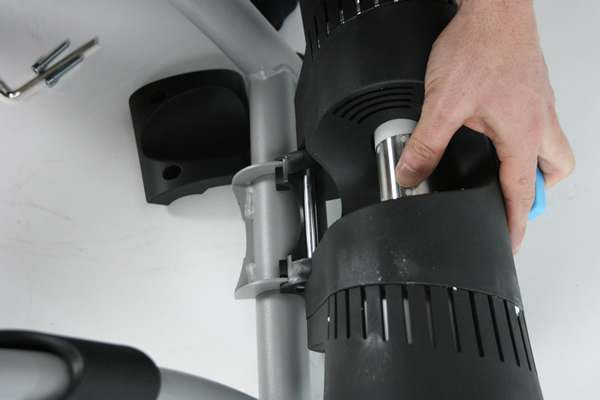

Maintenir le bloc en position

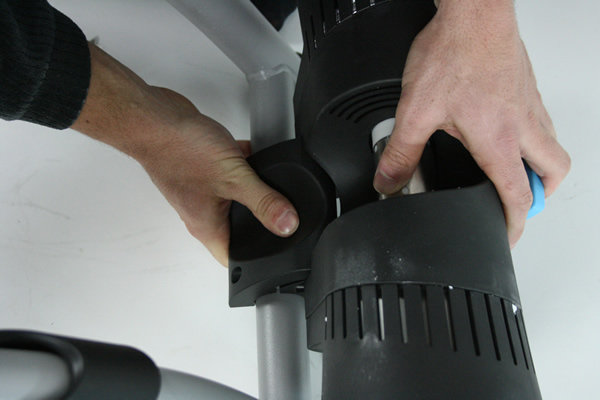

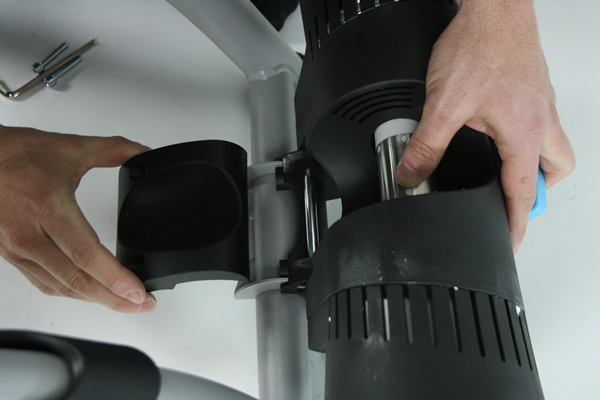

Avec l'autre main, présenter le bloc plastique servant à lier l'ensemble.

Veillez à bien postionner celui-ci dans les emplacements.

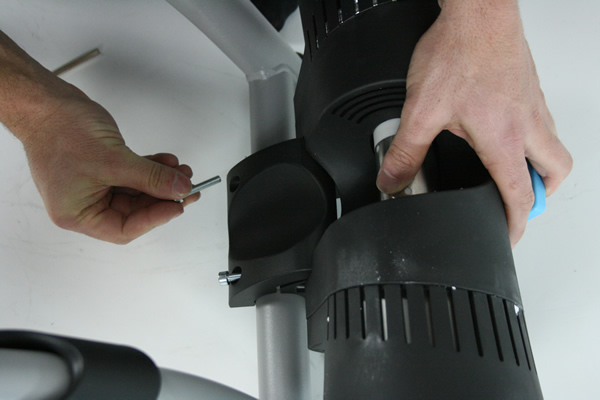

Approcher les deux vis

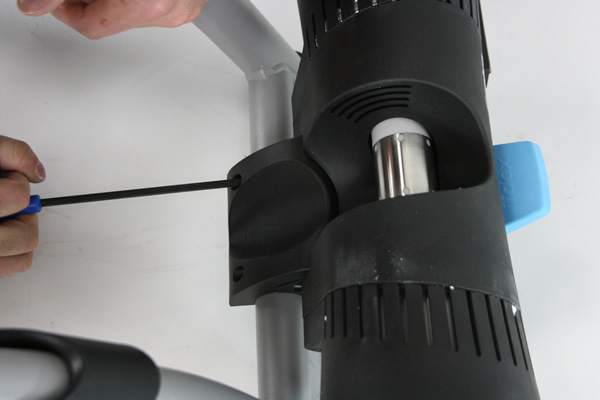

Compléter le vissage a l'aide d'un clé de 5mm

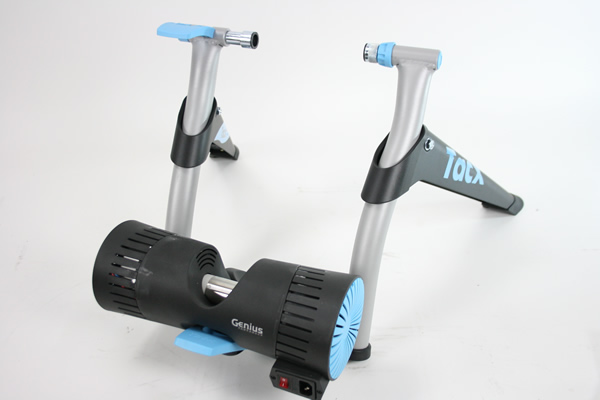

Votre home trainer est prêt à être branché pour l'utilisation.

Vue arrière

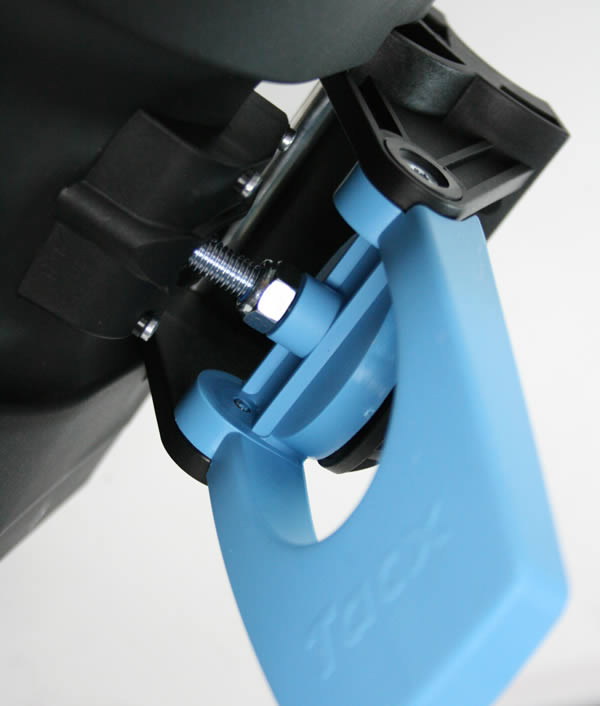

Sur l'unité de freinage, la plaque bleu va servir à venir poser le rouleau sur la roue lors de l'utilisation. Pour ajuster la pression établie sur la roue, un pas de vis est disponible.

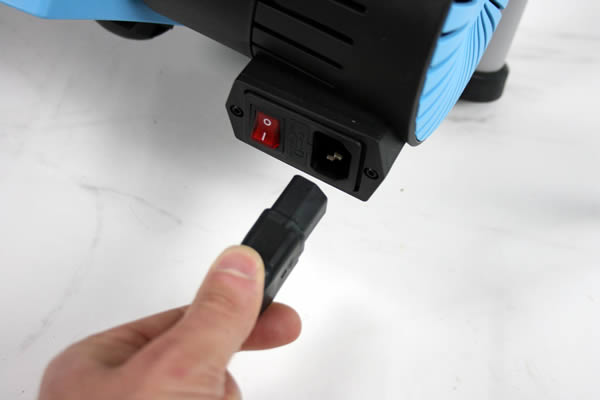

Une fois les réglages éffectués, vous pouvez relier l'appareil au secteur. Celui-ci est prêt à être paramétré pour une première utilisation.

Le Virtuel Trainer peut également être posé sur le Black Track.
