Montage boitier pédalier SRAM RED BB30

Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du boitier de pédalier.

Installer le vélo sur un pied d'atelier.

La démonstration de montage s'effectue sur un cadre Specialized S-Works Tarmac SL4. Ici les roulements sont encapsulés dans des fourrures plastiques (cuvettes) qui portent sur le cadre (la cage en carbone). D'autres montages sont possibles selon les marques de cadres. A la place de boitiers plastiques, le roulement peut venir buter sur un circlip de retenu inséré au sein de la cage dans laquelle figure une rainure spécifique.

On a donc quatre éléments : Deux boites plastiques (cuvettes) et deux roulements.

Pour information, si les roulements ont du jeu ou font du bruit, nous vous conseillons de les changer plutôt que de chercher à faire quelconque manipulation. Un roulement endommagé doit être changé !

Nettoyer et dégraisser la surface de portée (cage).

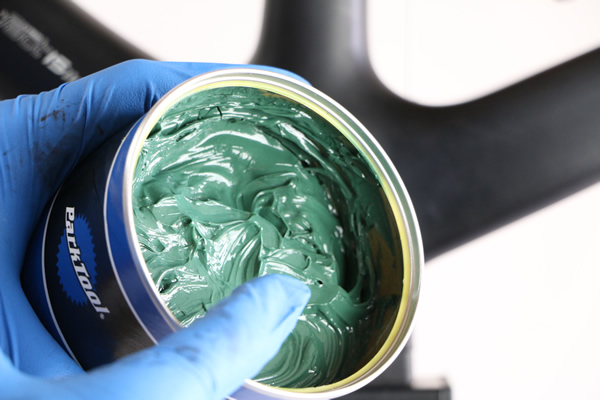

Mettre de la graisse spécifique sur votre doigt.

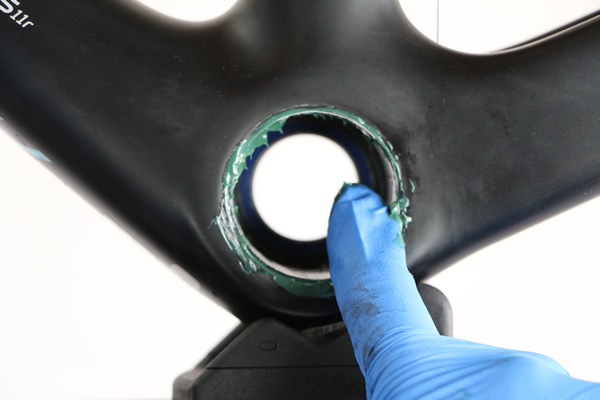

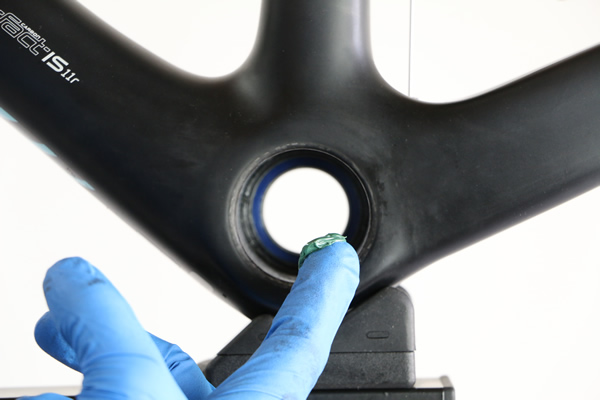

Appliquer et étaler celle-ci sur toute la surface de portée de la cage/cuvette.

Avec le doigt pour rendre le tout uniforme. Sur l'épaisseur de graisse : ni trop, ni pas assez !

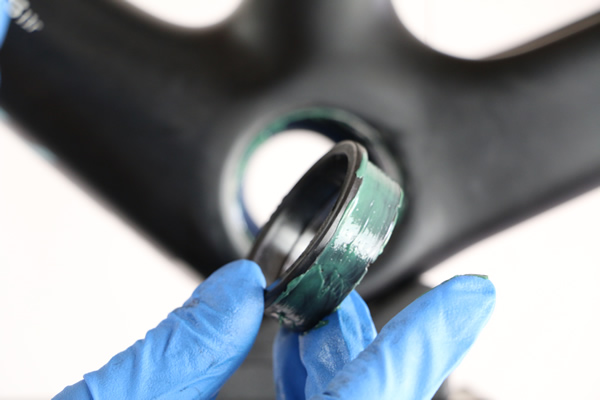

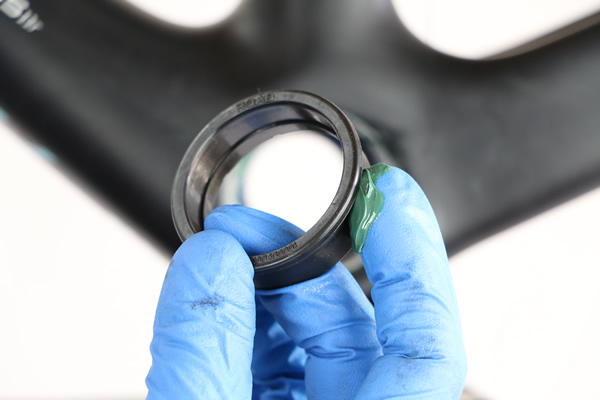

Procéder de la même façon sur la cuvette plastique aux endroits de contact avec la cage carbone.

Etaler sur toute la surface du cercle.

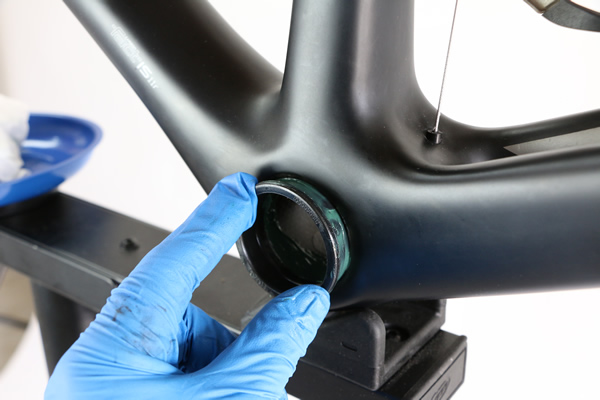

Insérer la cuvette dans la cage en prenant soin d'être bien dans l'axe.

La cuvette est prête à être poussé dans son logement.

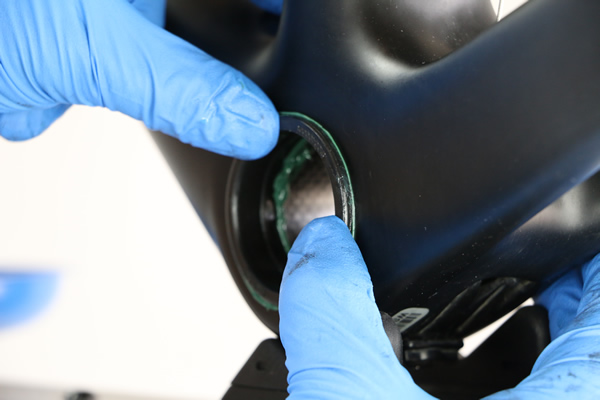

Pousser celle-ci avec deux mains en appliquant une pression uniforme afin qu'elle se loge convenablement.

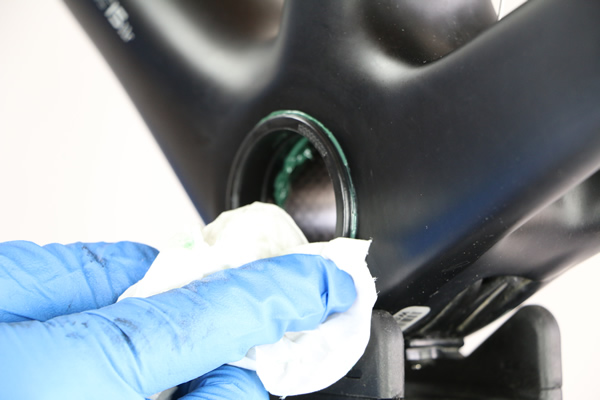

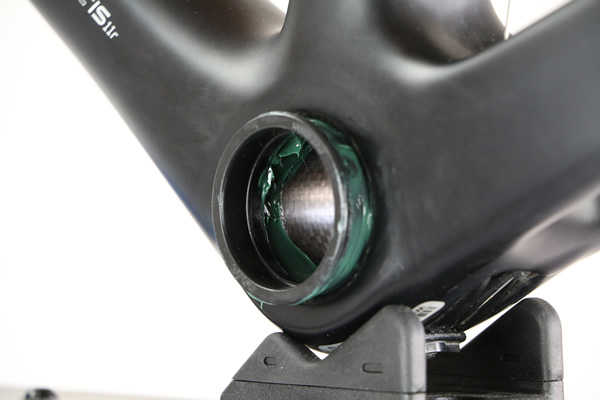

Essuyer le surplus de graisse.

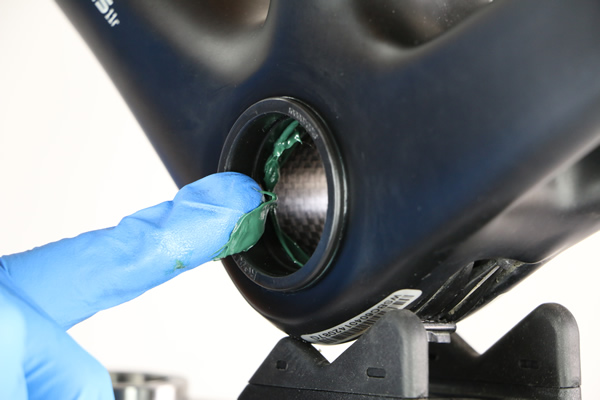

Etaler de la graisse sur la surface de portée ou viendra se loger le roulement.

Appliquer de la graisse sur le roulement à l'endroit de contact avec la cuvette.

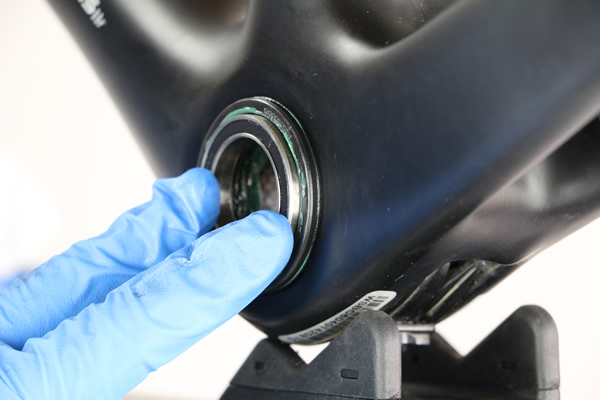

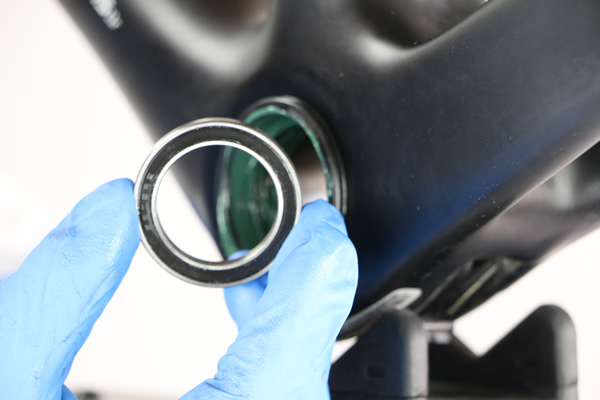

Positionner le roulement sur le devant de la cuvette. Puis presser au maximum à la main afin que l'ensemble tienne. Laissez-le ainsi convenablement positionné et prêt à être pressé de force dans son logement.

Répéter l'opération pour l'autre côté du cadre, au niveau du second roulement.

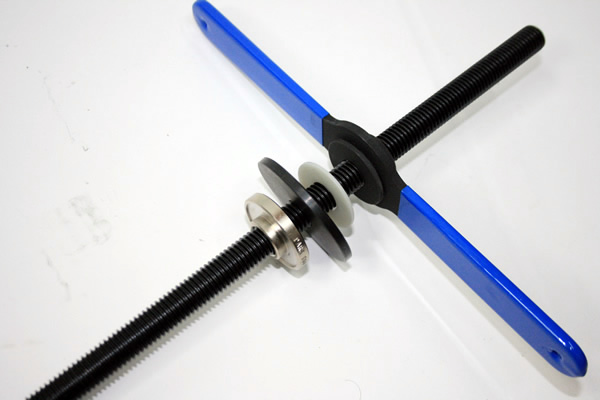

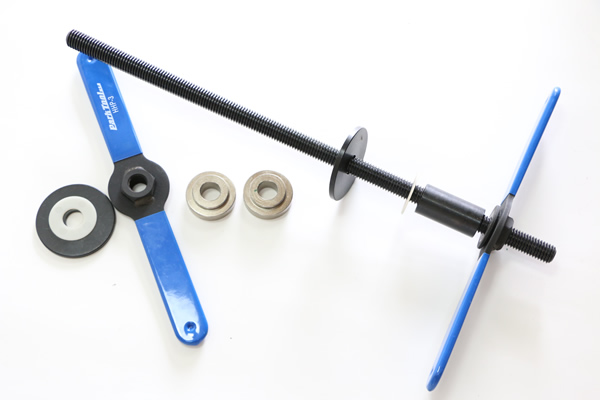

Munissez-vous d'un outil de montage de cuvettes fixes.

Dévisser un côté et insérer sur une partie un des 2 guides pour installer le roulement.

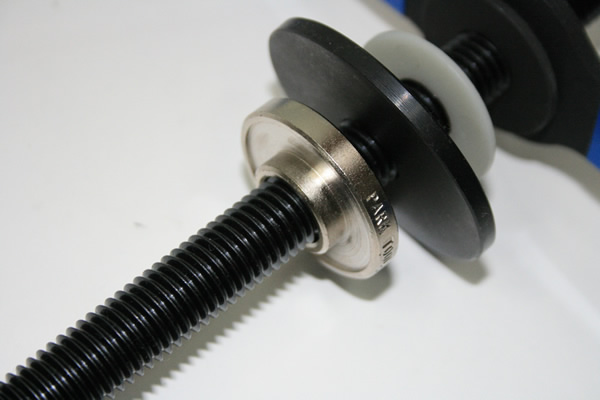

Montage des guides : La partie avec l'épaulement doit être à l'intérieur du roulement lors de la mise en place de ceux-ci. Ce qui permet ainsi d'éviter l'écrasement du plastique suite à une mauvaise manipulation.

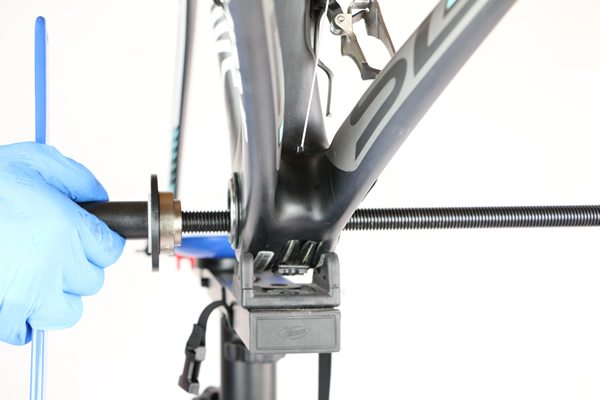

Insérer le tout dans le boitier de pédalier. Mettre en position en butée de boitier du côté équipé,

puis insérer le second guide de l'autre côté.

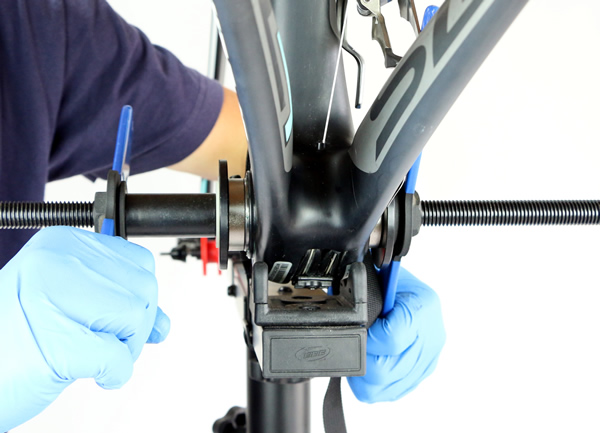

Caler également celui-ci en position. Visser ensuite la pièce de serrage sur l'outil. Approcher le tout, vérifier que les portées rentrent convenablement et ce de manière équilibrée. Sangler votre cadre sur le pied pour éviter qu'il bouge au serrage. Une fois bien positionné, il suffit de serrer progressivement en faisant levier avec l'outil. Serrez le tout avec vigueur ! Le surplus de graisse indique que les roulements sont bien plaqués.

Démonter l'outil.

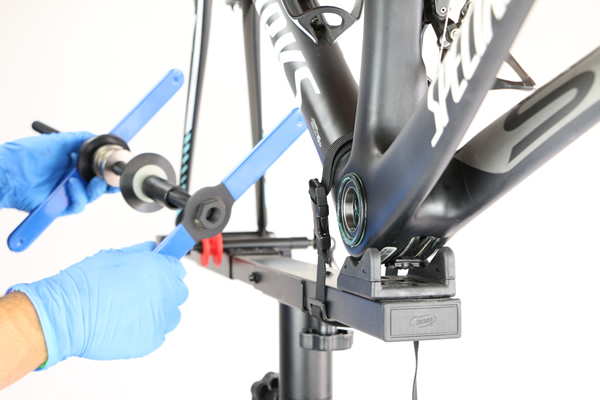

Déposer l'outil.

Enlever le surplus de graisse entre le cadre et le roulement

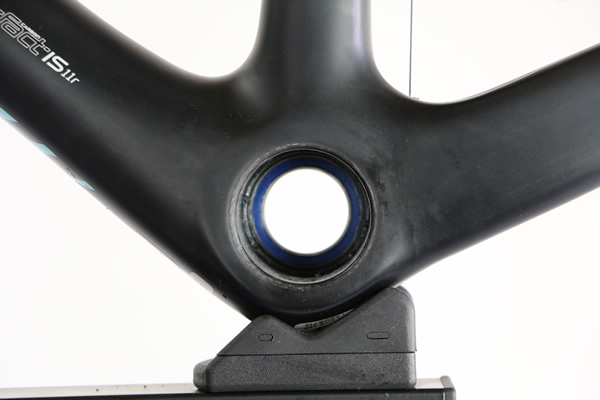

Le boitier de pédalier SRAM BB30 est monté ! Il prêt à recevoir un pédalier BB30.
